Пилотный клапан (джойстик) LT-1-2TH6
Гидравлический пилотный клапан для спецтехники
Пилотные клапаны серии LT-1-2TH6 представляют собою джойстики управления, используемые преимущественно с секционными гидрораспределителями. Предназначены для дистанционного пропорционального управления секционными распределителями, насосами и гидромоторами в мобильной технике.
Устройство преобразует механическое перемещение рукоятки в пропорциональное гидравлическое давление, подаваемое на пилотные каналы основного клапана, позволяя оператору плавно управлять скоростью и направлением движения рабочих органов.
Ключевые особенности и преимущества пилотных гидравлических клапанов Lite Hydraulics
- Различные режимы управления: поддерживает пружинный возврат, фиксацию и фрикционное позиционирование, адаптируясь под различные условия эксплуатации.
- Возможность секционной компоновки: подходит для централизованного управления несколькими исполнительными механизмами.
- Надежность: прошел испытания на технике компании SANY Heavy Industry (500 000 циклов), соответствуя всем необходимым требованиям.

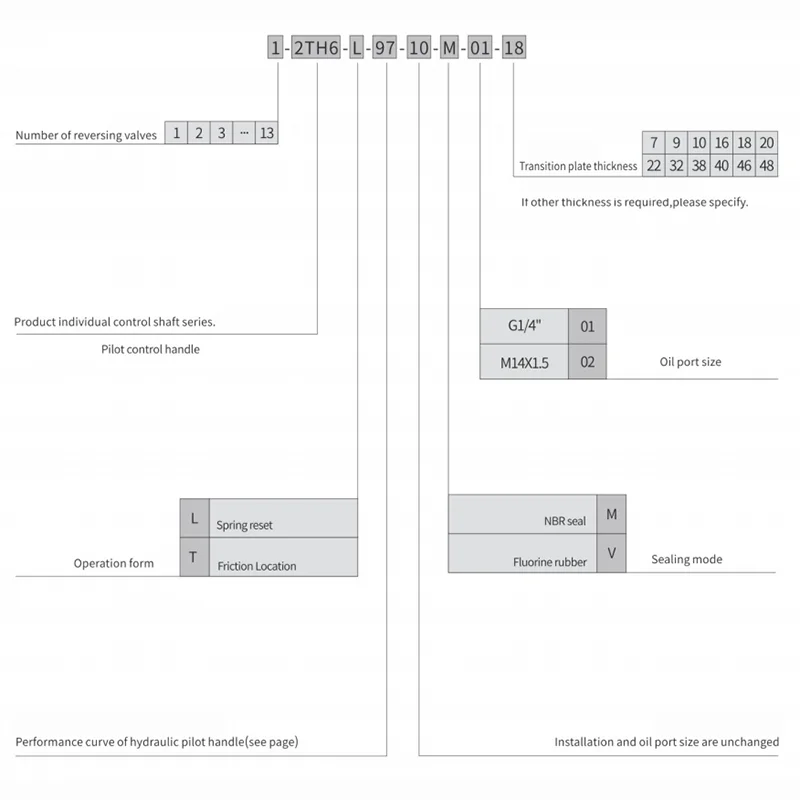

Руководство по выбору
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Чугун |
| Номинальное давление | 35 бар |
| Номинальный расход | 16 л/мин |
| Макс. входное давление | 100 бар |
| Выходное давление | См. кривую характеристик |
| Утечки в нейтрали | 48 мл/мин |
| Рабочие утечки | 35 мл/мин |
| Температура рабочей жидкости | -20℃-90℃ |
| Чистота рабочей жидкости | NAS 1638 Class 9 (макс.) |
| Размер портов | G1/4'' (1, 2, P, T) |
Схема пилотного клапана

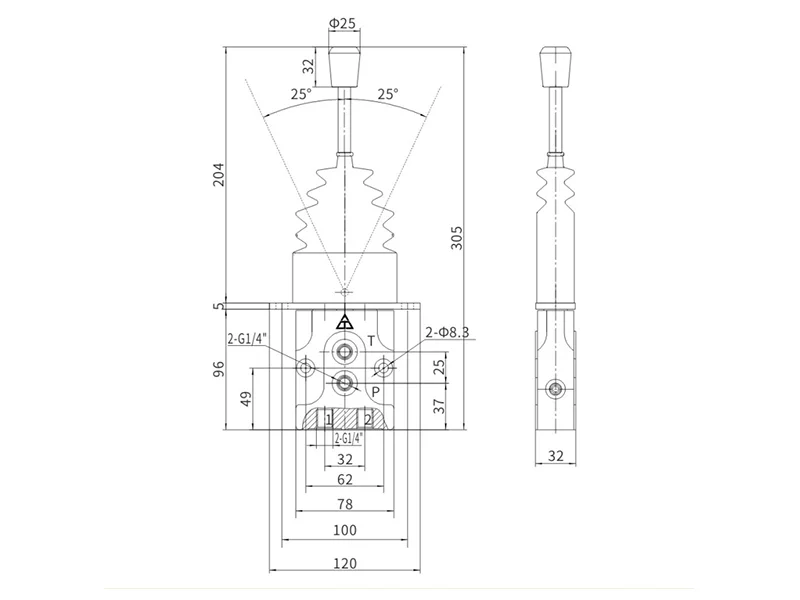

Габаритный чертеж
Кривая зависимости давление–перемещение джойстика
Примеры реализованных проектов

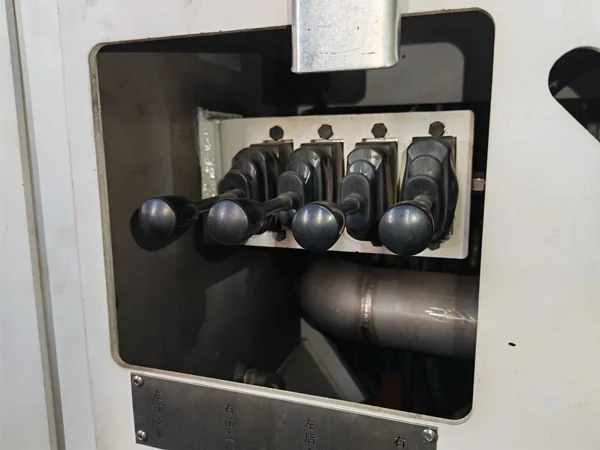

Машина для ремонта дорожного полотна (Пекин, Китай) оснащена 4-секционными джойстиковыми клапанами LT-4-2TH6.

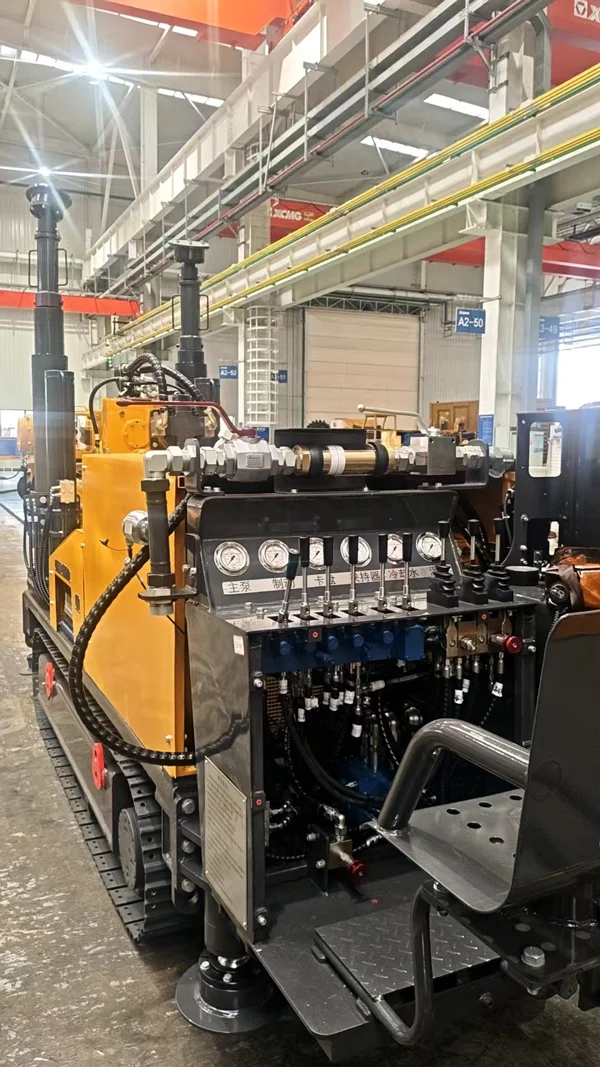

Горизонтально-направленная буровая установка (подразделение XCMG) оснащена 3-секционными LT-3-2TH6.

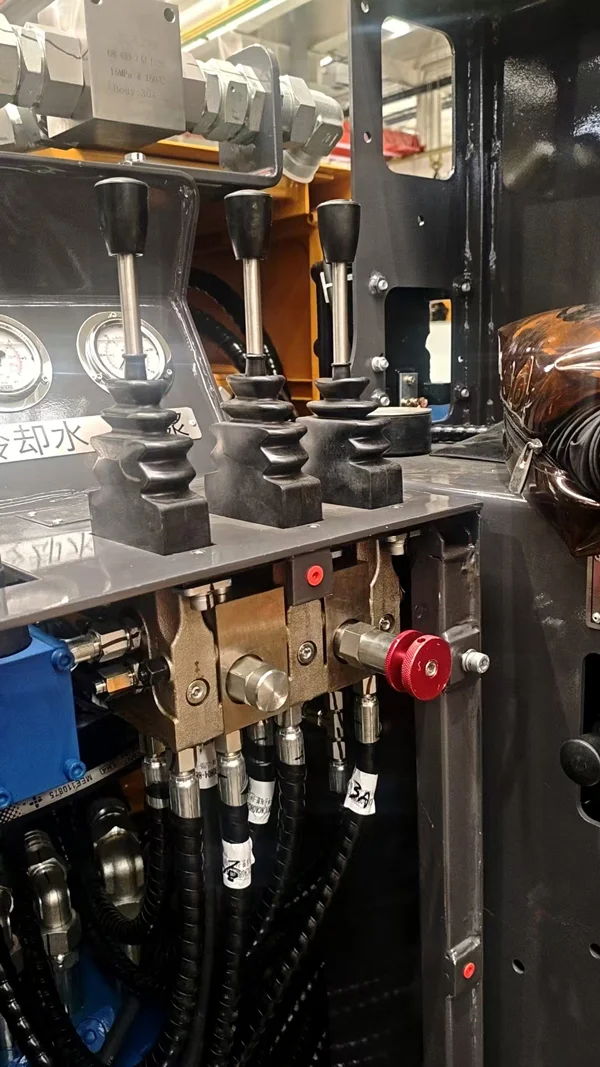

Горизонтально-направленная буровая установка (XCMG) - 3-секционные LT-3-2TH6
Горизонтально-направленная буровая установка (XCMG) - 3-секционные LT-3-2TH6.

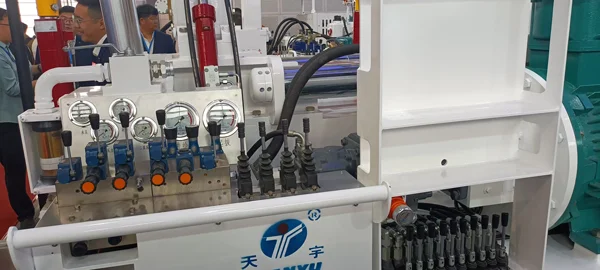

Выставочная установка (Jiangsu, CICEME) оснащена LT-4-2TH6 джойстиковыми клапанами.
