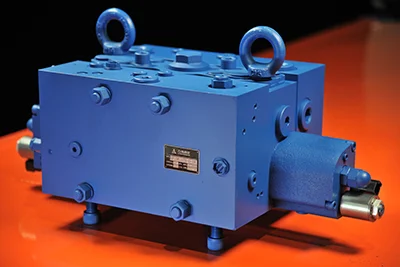

LS-гидрораспределительный блок QFZMG32H
Гидрораспределитель с системой Load-Sensing (LS) и принципом распределения потока LUDV
Серия QFZMG32H является одной из наиболее производительных моделей в линейке Lite Hydraulics и относится к классу распределителей LS+LUDV для высокорасходных гидросистем. В его основе лежит полноценная концепция управления за счет системы с обратной связью по нагрузке Load-Sensing (LS) и принципа LUDV (Load Independent Flow Distribution), позволяющего пропорционально распределять поток гидравлической жидкости между несколькими механизмами гидросистемы. Распределитель поддерживает как гидравлическое пропорциональное управление, так и электромагнитное пропорциональное управление.
Ключевые особенности и преимущества гидравлических распределительных блоков Lite Hydraulics
- Принцип LUDV (Load Independent Flow Distribution): при недостаточной производительности насоса расход автоматически распределяется между исполнительными механизмами пропорционально их потребностям, позволяя сохранять стабильность работы гидросистемы.
- Пропорциональное распределение потоков: поддерживается пропорциональное управление потоками рабочей жидкости для всех механизмов.
- Стабильная работа под нагрузками: благодаря встроенным предохранительным клапанам значительно повышена безопасность рабочих механизмов.
- Системная настройка работы: различные параметры расхода, давления, количества секций могут быть настроены в соответствии с требованиями гидравлической системы.
Руководство по выбору
4-секционный LS-гидрораспределитель
5-секционный LS-гидрораспределитель
5-секционный гидрораспределительный блок с комбинированным подводом потока через центральную секцию
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Фланцевое соединение |
| Тип управления | Гидравлическое/электромагнитное |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Чугун |
| Номинальный диаметр | 32 мм |
| Макс. расход | 600 л/мин |
| Макс. рабочее давление | 350 бар |

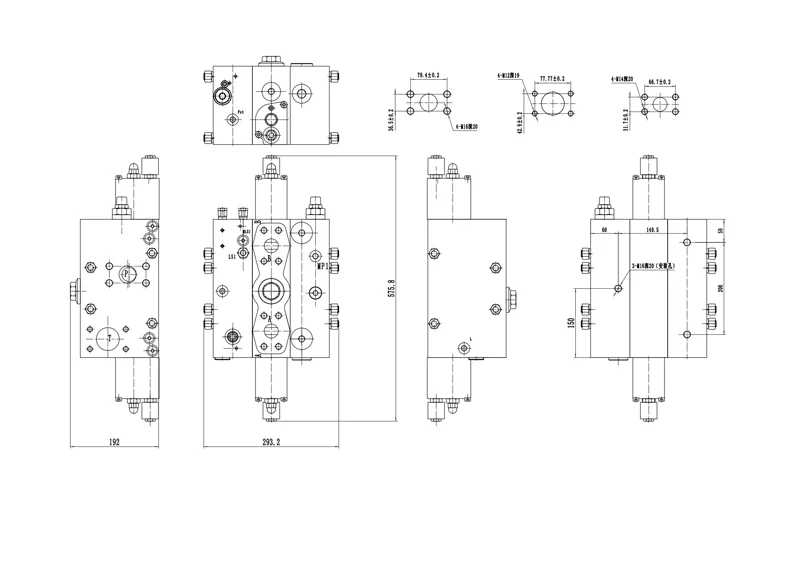

Габаритный чертеж

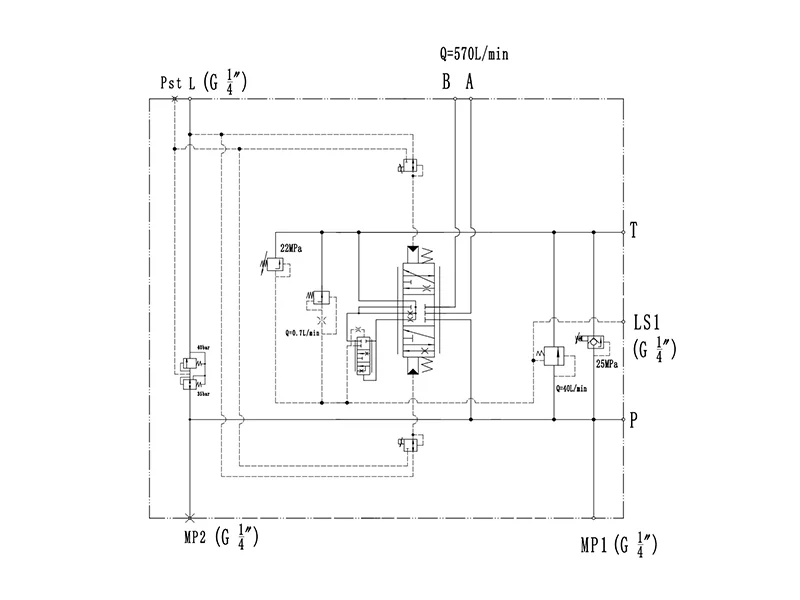

Схема гидрораспределительного блока
Примеры реализованных проектов
Карьерный самосвал, представленный компанией Shantui Heavy Industry на выставке Bauma China 2024 в Шанхае. Оснащен LS-гидрораспределительным блоком QFZMG32.
Буровая установка китайского производителя строительной техники использует LS-гидрораспределительный блок серии QFZMG28H.
Буровая установка производителя из провинции Гуйчжоу оснащена LS-гидрораспределительным блоком серии QFZMG28H.
Проходческая буровая установка китайского производителя была оснащена LS-гидрораспределительным блоком серии QFZMG15H.
Прототип гусеничной машины, разработанный одной из компаний провинции Хэбэй, проходил испытания с использованием LS-гидрораспределительного блока серии QFZMG14H.
