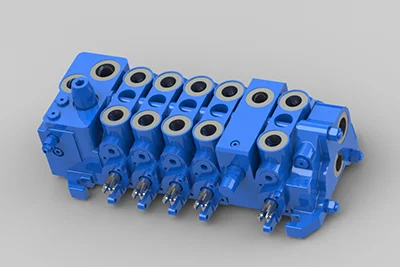

LS-гидрораспределительный блок QFZMG14H
Гидрораспределитель с системой Load-Sensing (LS) и принципом распределения потока LUDV
LS-гидрораспределитель QFZMG14H разработан на основе принципа LUDV (Load Independent Flow Distribution), при котором потоки распределяются между отдельными секциями независимо от нагрузки. В отличие от классической LS-системы, LUDV сохраняет пропорциональность расхода заданному положению золотников даже в условиях насыщения насоса, что предотвращает замедление или остановку потребителей с высоким давлением нагрузки при одновременной работе нескольких механизмов. При этом распределитель имеет проходное сечение 14 мм, номинальное давление 25 МПа и номинальный расход 170 л/мин.
Гидрораспределительный блок QFZMG14H совместим как с насосами постоянного рабочего объема (нерегулируемыми), так и с насосами переменного объема (регулируемыми), благодаря чему подходит для экскаваторов и кранов различной компоновки и нагрузки.
Гидрораспределительный блок QFZMG14H совместим как с насосами постоянного рабочего объема (нерегулируемыми), так и с насосами переменного объема (регулируемыми), благодаря чему подходит для экскаваторов и кранов различной компоновки и нагрузки.
Ключевые особенности и преимущества гидравлических распределительных блоков Lite Hydraulics
- Механизм распределения потока LUDV (Load Independent Flow Distribution): расход каждой секции распределителя не зависит от давления нагрузки, что позволяет пропорционально управлять всеми исполнительными механизмами гидравлической системы.
- Совместим с различными типами насосов: гидрораспределитель может работать как с нерегулируемыми, так и с регулируемыми насосами, что упрощает интеграцию в различные гидросистемы.
- Гибкая система защиты и управления: поддерживает различные способы управления: ручное/гидравлическое/электромагнитное, а также усиленные схемы защиты приводных узлов.
- Адаптация под конкретные условия эксплуатации: стандартная конструкция гидрораспределителя может быть изменена в соответствии с производственными задачами.

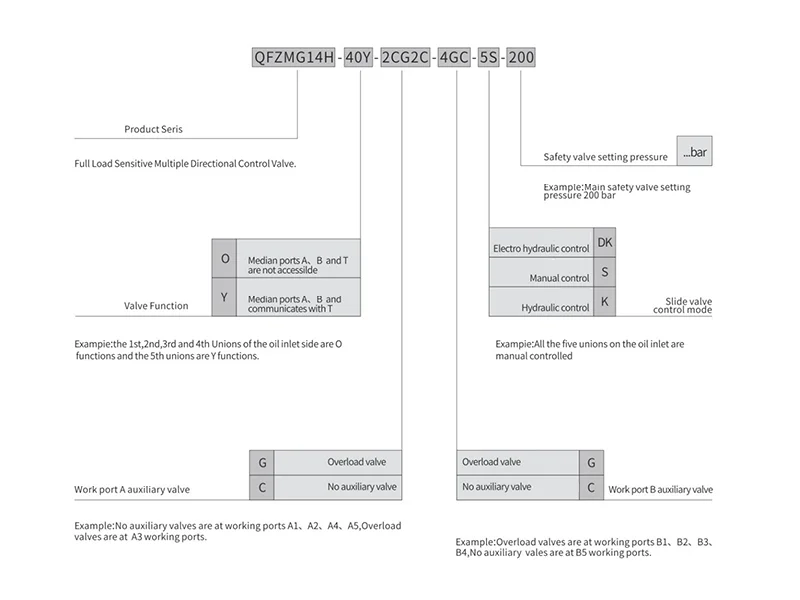

Руководство по выбору
3-секционный LS-гидрораспределитель
4-секционный LS-гидрораспределитель
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое/электромагнитное |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Чугун |
| Номинальный диаметр | 14 мм |
| Макс. расход | 170 л/мин |
| Макс. рабочее давление | 250 бар |

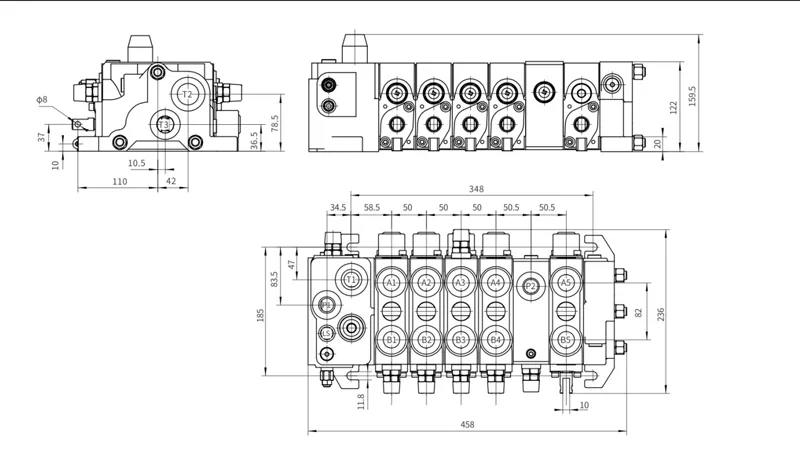

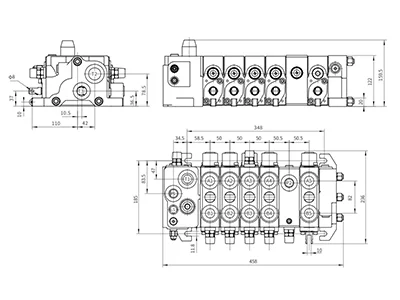

Габаритный чертеж

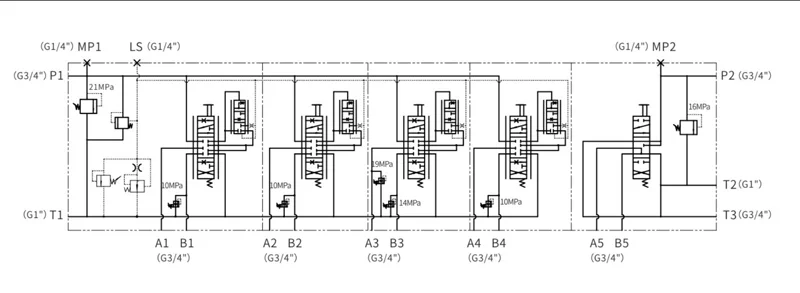

Схема гидрораспределительного блока

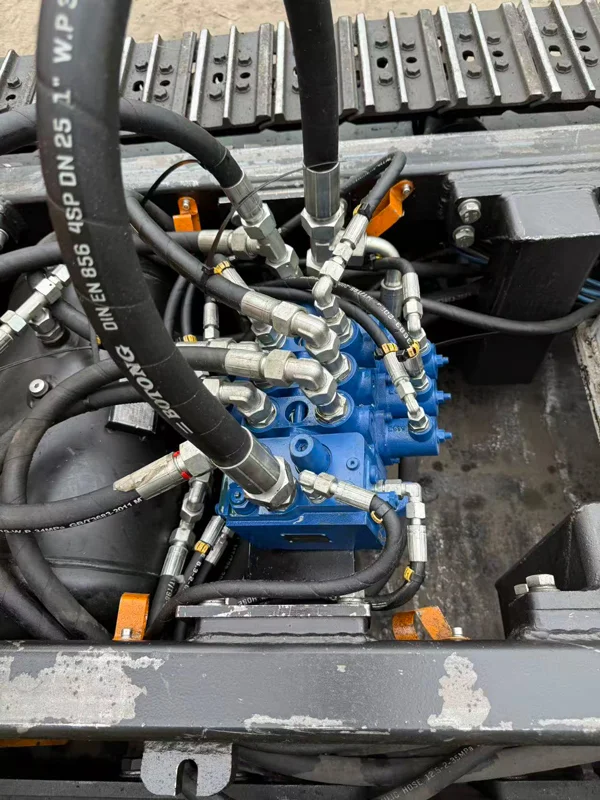

Примеры реализованных проектов
Карьерный самосвал, представленный компанией Shantui Heavy Industry на выставке Bauma China 2024 в Шанхае. Оснащен LS-гидрораспределительным блоком QFZMG32.
Буровая установка китайского производителя строительной техники использует LS-гидрораспределительный блок серии QFZMG28H.
Буровая установка производителя из провинции Гуйчжоу оснащена LS-гидрораспределительным блоком серии QFZMG28H.
Проходческая буровая установка китайского производителя была оснащена LS-гидрораспределительным блоком серии QFZMG15H.
Прототип гусеничной машины, разработанный одной из компаний провинции Хэбэй, проходил испытания с использованием LS-гидрораспределительного блока серии QFZMG14H.
