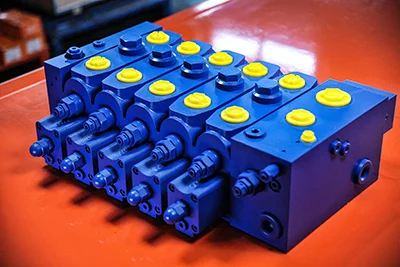

LS-гидрораспределительный блок QFZMG28H
Гидрораспределитель с системой Load-Sensing (LS) и принципом распределения потока LUDV
LS-гидрораспределительный блок QFZMG28H представляет собой крупный нагрузочно-чувствительный гидрораспределитель с принципом распределения потоков LUDV, предназначенный для управления гидравлическими потребителями в тяжелой технике с высоким расходом рабочей жидкости. Модульная конструкция позволяет набирать необходимое число секций, а принцип LUDV поддерживает независимое от нагрузки и пропорциональное распределение потока рабочей жидкости по секциям. Устройство имеет сечение 28 мм, номинальное давление 350 бар и расход до 400 л/мин.
Ключевые особенности и преимущества гидравлических распределительных блоков Lite Hydraulics
- Механизм Load Independent Flow Distribution (LUDV) для распределения потока: при недостаточном общем расходе системы поток автоматически распределяется между исполнительными механизмами пропорционально их потребностям, сохраняя непрерывность и согласованность движений.
- Управление несколькими исполнительными механизмами: поддерживает управление до 8 исполнительными механизмами одновременно.
- Надежная конструкция: в состав гидрораспределителя входят клапаны удержания нагрузки, вторичные предохранительные клапаны, компенсаторы давления нагрузки, значительно увеличивающие стабильность всей системы.
- Пропорциональное управление: гидрораспределитель управляется гидравлически. Дополнительно предусмотрена возможность регулирования расхода посредством ограничения хода золотника.

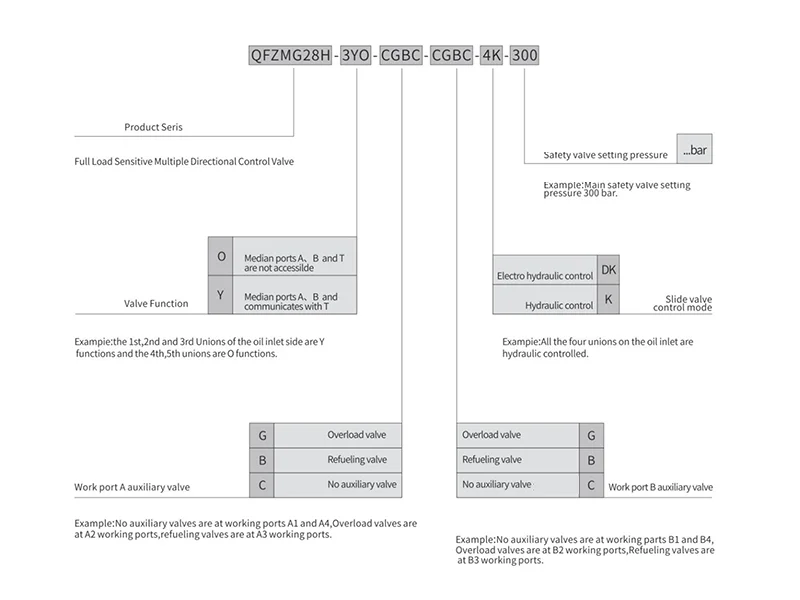

Руководство по выбору
2-секционный LS-гидрораспределитель
8-секционный LS-гидрораспределитель
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Фланцевое соединение |
| Тип управления | Гидравлическое/электромагнитное |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Чугун |
| Номинальный диаметр | 28 мм |
| Макс. расход | 400 л/мин |
| Макс. рабочее давление | 350 бар |

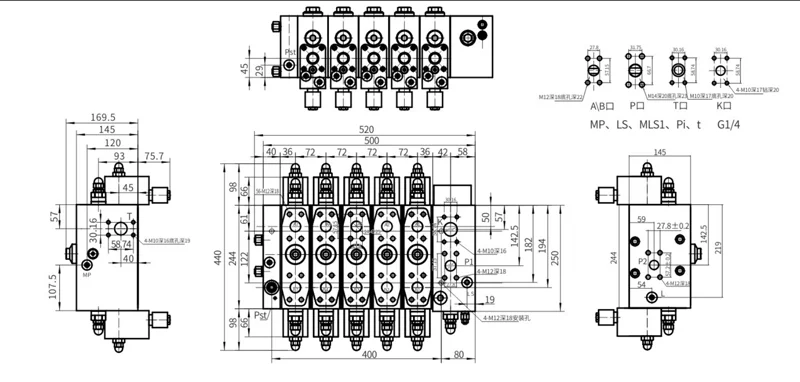

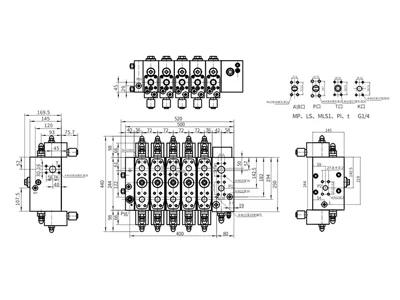

Габаритный чертеж

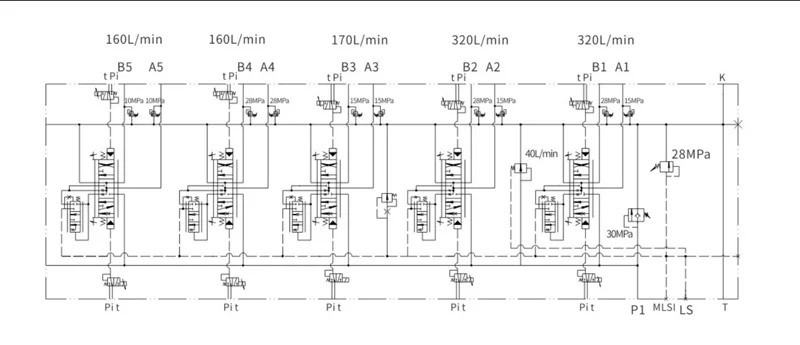

Схема гидрораспределительного блока
Примеры реализованных проектов

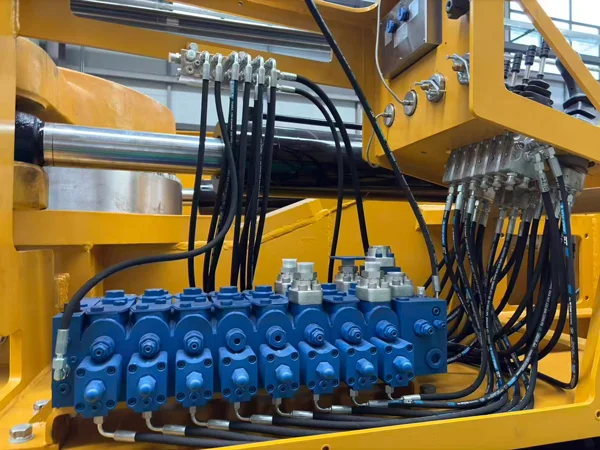

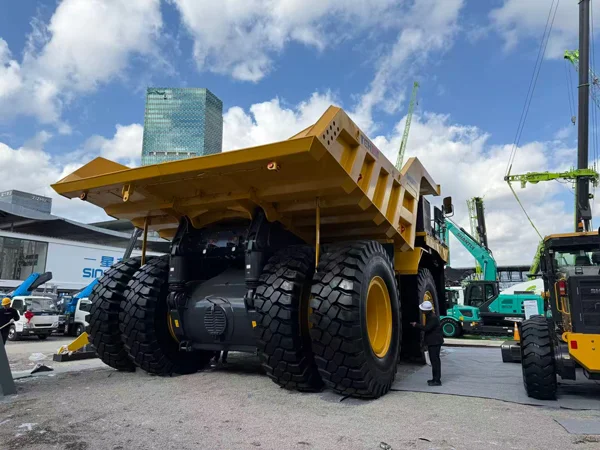

Карьерный самосвал, представленный компанией Shantui Heavy Industry на выставке Bauma China 2024 в Шанхае. Оснащен LS-гидрораспределительным блоком QFZMG32.

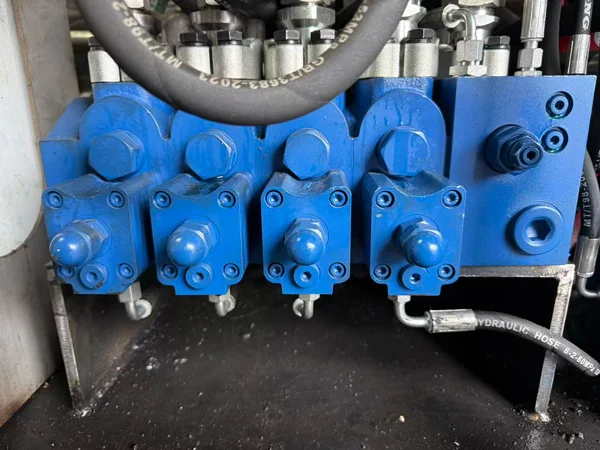

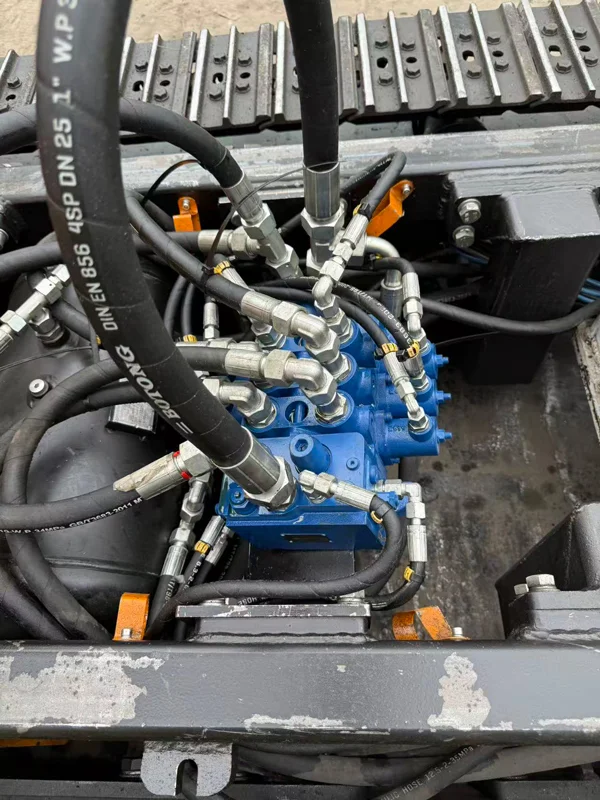

Буровая установка китайского производителя строительной техники использует LS-гидрораспределительный блок серии QFZMG28H.

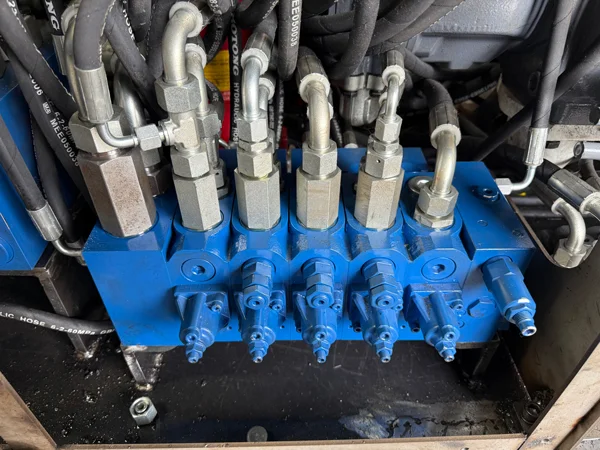

Буровая установка производителя из провинции Гуйчжоу оснащена LS-гидрораспределительным блоком серии QFZMG28H.
Проходческая буровая установка китайского производителя была оснащена LS-гидрораспределительным блоком серии QFZMG15H.
Прототип гусеничной машины, разработанный одной из компаний провинции Хэбэй, проходил испытания с использованием LS-гидрораспределительного блока серии QFZMG14H.
