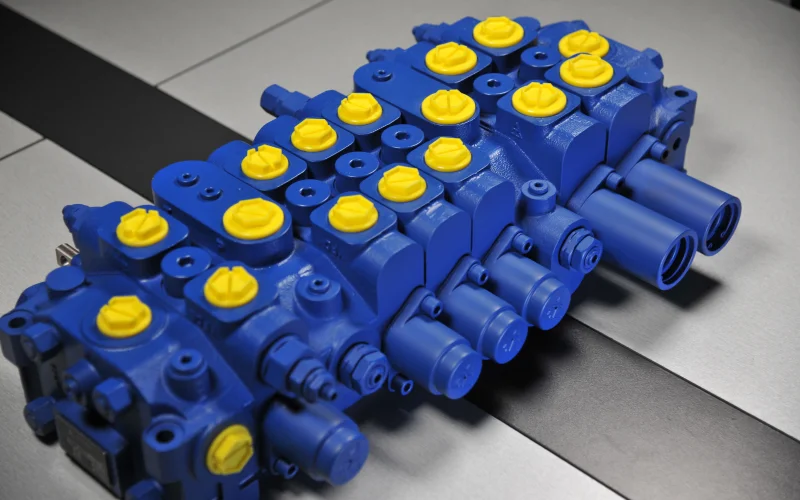

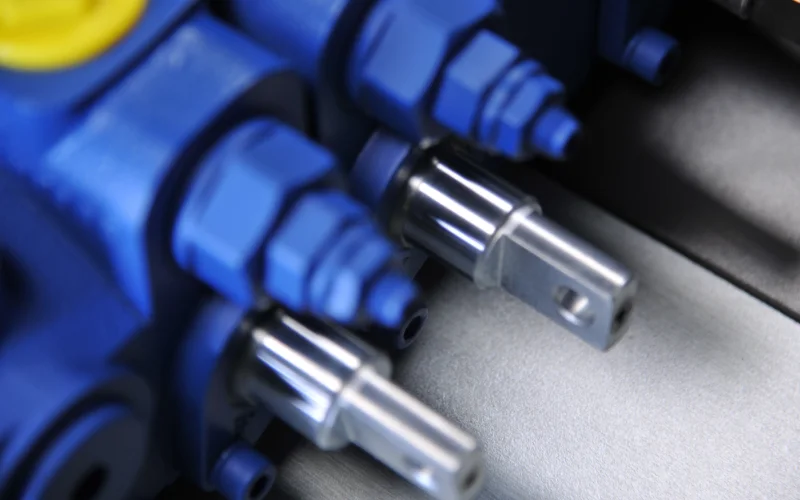

Секционный гидрораспределитель 5DP20GL
Золотниковый гидравлический распределитель секционного типа
Золотниковый секционный гидрораспределитель серии 5DP20GL предназначен для систем управления верхним поворотным оборудованием автокранов грузоподъемностью 8-16 тонн. За счет комбинирования нескольких секций распределитель поддерживает централизованное управление исполнительными механизмами, включая подъем, изменение вылета стрелы, поворот и работу лебедки.
Корпус клапана имеет последовательный гидравлический контур. Переключение золотников позволяет упорядоченно распределять рабочую жидкость между отдельными контурами, давая возможность как для независимого, так и комбинированного движения крана.
Запросить цену
Корпус клапана имеет последовательный гидравлический контур. Переключение золотников позволяет упорядоченно распределять рабочую жидкость между отдельными контурами, давая возможность как для независимого, так и комбинированного движения крана.
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Чугун |
| Номинальный диаметр | 20 мм |
| Макс. расход | 250 л/мин |
| Макс. рабочее давление | 315 бар |

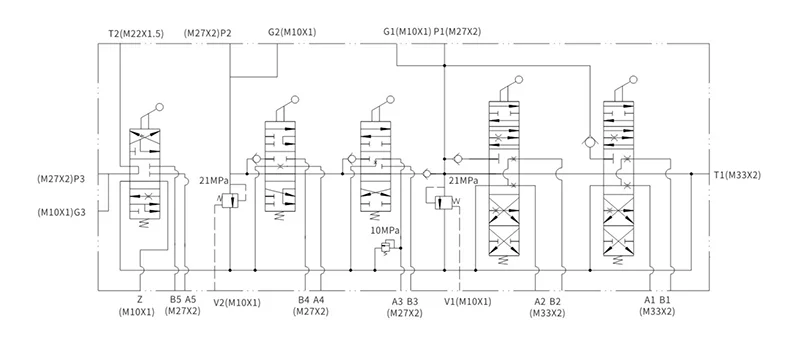

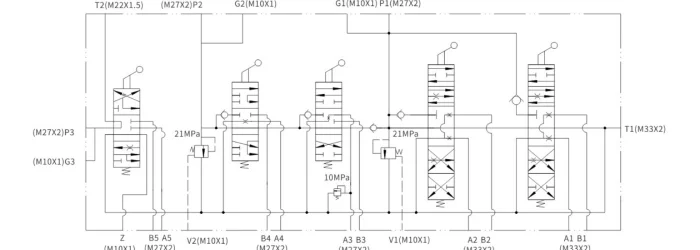

Схема гидрораспределителя

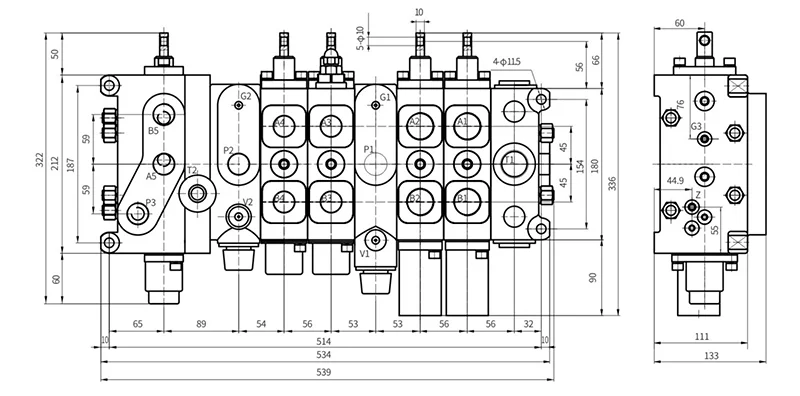

Габаритный чертеж
Ключевые особенности и преимущества гидрораспределителей Lite Hydraulics
- Адаптирование под нагрузку: комбинированная работа двух гидронасосов с пятипозиционным золотником и двойной режим управления позволяют гибко адаптировать систему под различные лебедки и нагрузки.
- Компактная конструкция: секционная конструкция с внутренними каналами снижает необходимость во внешних трубопроводах, упрощая общую компоновку и эргономику системы.
- Отзывчивая система: четкая логика подачи масла гарантирует предсказуемую реакцию исполнительных механизмов.
- Изменение конфигурации: схема потоков и конструкция гидрораспределителя могут быть адаптированы под конкретные условия эксплуатации.

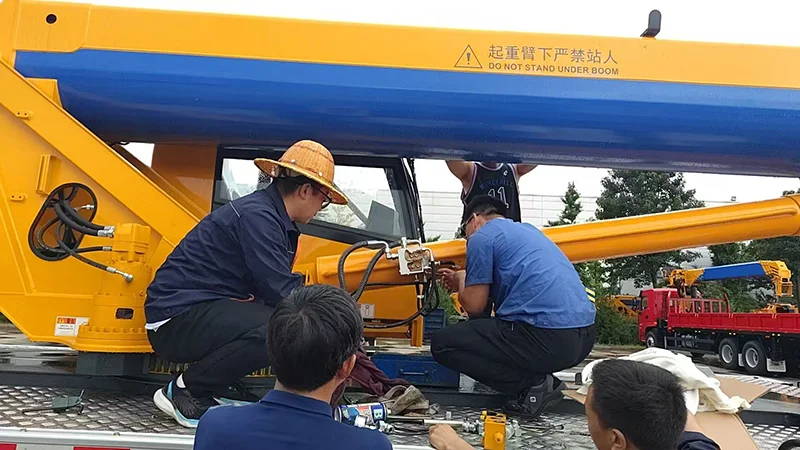

Примеры реализованных проектов

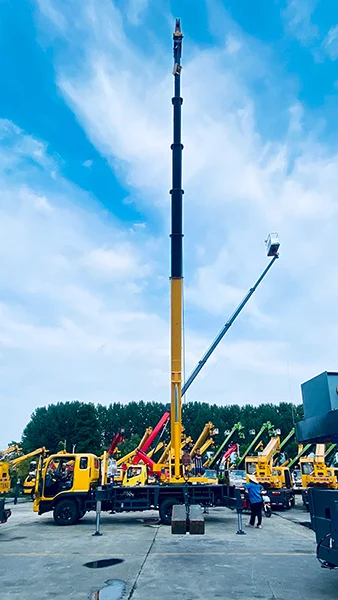

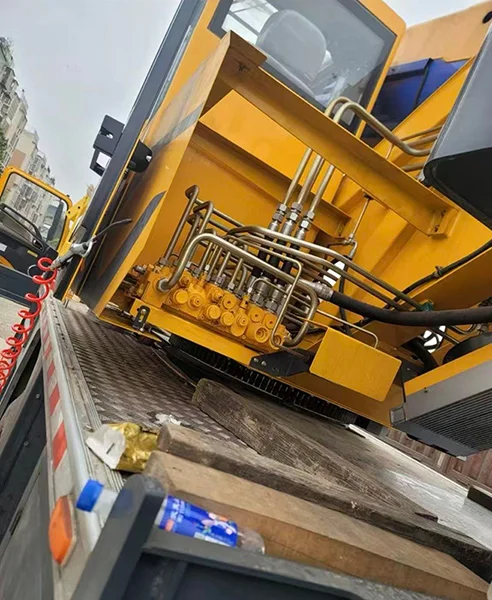

Гидравлическая система автокранов Liugong Machinery на базе секционных распределителей серии 5DP.
В основе гидравлики кранов из провинции Шаньдун лежат секционные распределители серии 5DP.
Краны хэнаньского производства были укомплектованы гидрораспределителями серии 5DP.
