Секционный гидрораспределитель серии DL

Золотниковый гидравлический распределитель секционного типа

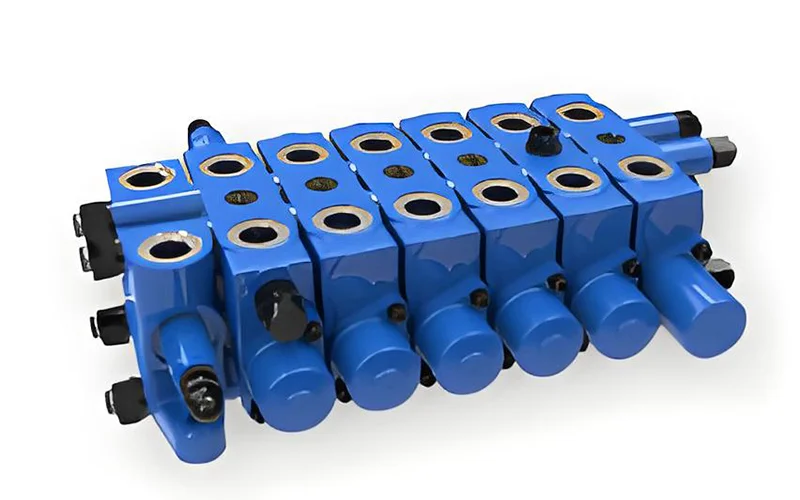

Manual Control Valve
Секционный гидрораспределитель
Секционные гидрораспределители серии DL с максимальным рабочим давлением 315 бар предназначены для гидравлических механизмов горнодобывающей, строительной, подъемной техники и другого подобного оборудования. Данная серия была специально разработана для централизованного управления несколькими гидравлическими механизмами в составе одного клапанного блока.
Набор и количество секций могут быть настроены в соответствии с требованиями гидросистемы. Так, например, в конструкцию могут быть интегрированы предохранительные и обратные клапаны, выполняющие базовые функции управления и защиты.
Запросить цену
Технические характеристики
Рабочая жидкость Гидравлическое масло
Тип крепления Резьбовое соединение
Тип управления Ручное/гидравлическое
Материал уплотнений NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton)
Материал корпуса Чугун

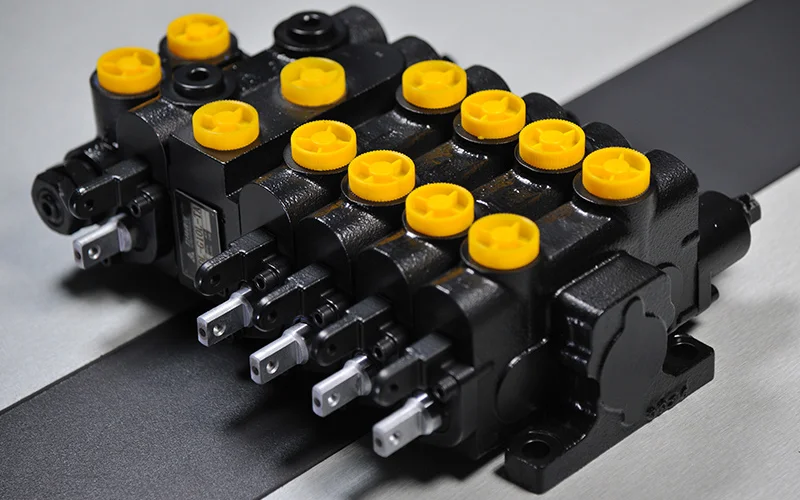

Секционный гидрораспределитель
Номинальный диаметр (мм) Номинальный расход (л/мин) Макс. рабочее давление
15 (DL15) 100 315 бар
20 (DL20) 150 315 бар
25 (DL25) 250 315 бар

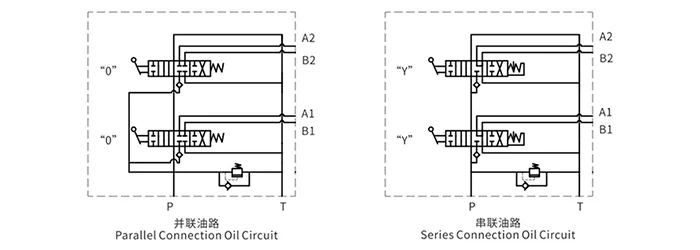

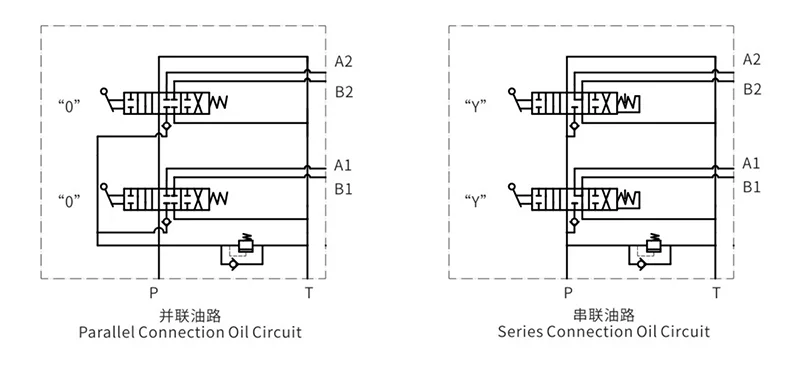

Схема гидрораспределителя
Схема гидрораспределителя

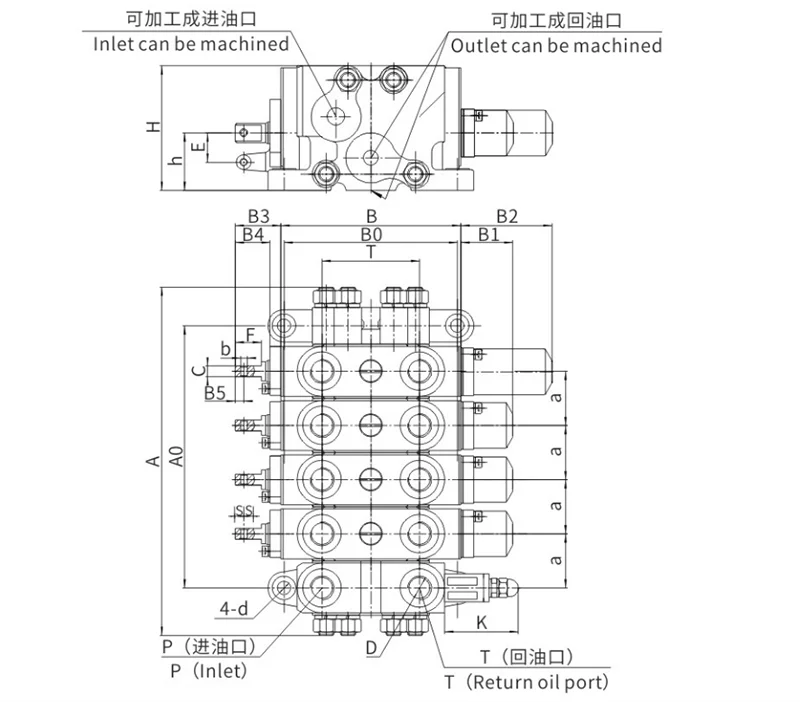

Габаритный чертеж
Габаритный чертеж
Ключевые особенности и преимущества гидрораспределителей Lite Hydraulics
  • Модульная конструкция: секционная компоновка с взаимозаменяемыми модулями позволяет гибко настраивать количество контуров в зависимости от требований гидросистемы.
  • Поддержка различных гидравлических схем: гидрораспределитель поддерживает параллельные, последовательные и последовательно-параллельные схемы подключения.
  • Добавление вспомогательных клапанов: в конструкции предусмотрены специальные интерфейсы для установки дополнительных клапанов, расширяющих функциональные возможности.
  • Несколько режимов управления: доступны золотники различного типа с ручным, либо же гидравлическим управлением. Настройка производится в ходе разработки проекта.

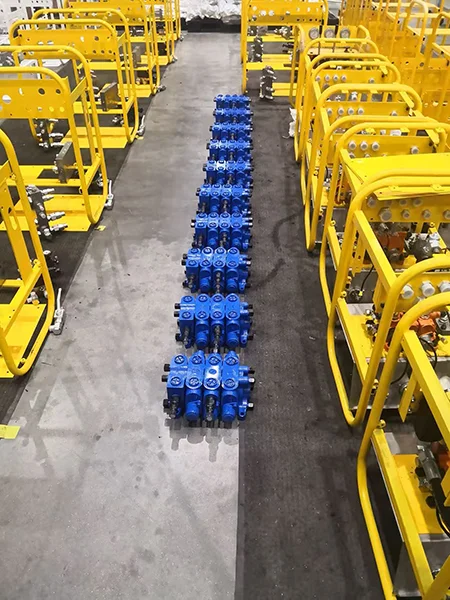

Примеры реализованных проектов
Примеры реализованных проектов
Буровая установка раздельного типа China Coal Technology & Engineering Group была оснащена секционными гидроарспределителями серии DL.
